この記事では、パソコン初心者の僕が、ゲーミングデスクトップPCの中にあるマザーボードの「USBピンヘッダー(2×5)」を増設する「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」を買って、取り付けてみた話を書きます。

【デスクトップPC】パソコンの中にあるUSB挿す場所を増設!

僕は、「G-Tune PP-Z-3070Ti (プレミアムモデル)」のデスクトップパソコンを持っています。(買った記事はこちら

本PCには、無線LAN(Wi-Fi)、Bluetooth機能が搭載していなかったので、別途で「OKN WiFi 6E PCIe 無線LANカード AX5400」を購入しました。本製品をパソコンの内部に合体させることで、非対応PCでも、Wi-Fi、Bluetooth機能が利用できるようです。

早速、挑戦してみましたが、一つ困ったことがありました。パソコンを開けて、マザーボードを見てみると、本製品を挿す「JUSB」というトゲトゲ(2×5ピンヘッダー)が全部埋まっていたという点です。

「G-Tune PP-Z-3070Ti (プレミアムモデル)」のマザーボードにあるUSBピンヘッダー(2×5)の写真

何か不明だけど1個接続されていて、もう1つは、オプションで付けたパーツ(Thunderbolt 4 Type-Cポート×2 PCI Express x4)のせいで、2個とも埋まっていました。どれかを外さないといけません。

そもそも初心者すぎて、マザーボードのUSBを挿す場所が、2個だけなのかすらも分かりません。何となく、パカッとケースを開けて、拡張カードとグラフィックボード(GPU)の付近にあった「JUSB1」と「JUSB2」という表記を見つけて、「多分ここだろうな」と思っただけです。

色々調べてみると、内部の「USBピンヘッダー(2×5)」を増やす部品が販売されていることを知りました。僕が購入した2023年4月時点では、1,000円ちょっとでした。1万とかの高額商品ではなかったので、物は試しで購入してみました。

結果、無事に2個しかなかった「USBピンヘッダー(2×5)」を3個に増設(分配)できました。オプションで取り付けた拡張カードパーツと、Wi-Fi接続できるようにする部品の両方を同時に使えるようになりました。初心者すぎて、うまくできるか分からなかったですが、成功してよかったです。

本記事は、パソコンの専門用語さっぱりの初心者が書いています。間違った用語、解説をしている可能性があります。あまり、鵜呑みにしないでください。

購入場所:Amazon
購入日:2023年4月
ブランド:アイネックス(AINEX)

「USB2.0ヘッダー2分配ハブ」の取り付け方とか写真とか

商品の外観

パッケージ画像を貼っておきます。今回買った製品は、「アイネックス(AINEX)」という国産メーカーだったので、日本語でした。自作パソコン用のパーツを販売されているメーカーだそうです。多分、色々なメーカーが「USB2.0ヘッダー2分配ハブ」を販売していると思います。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」の写真

僕が購入した製品は、旧モデルとNEWモデルがありました。NEWモデルはレビューの件数が少なく、なんだか不安だったので、旧モデルにしました。結果、旧モデルで問題なく動作しました。

Amazonの「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」スクリーンショット
参考:アイネックス USB2.0ヘッダー 2分配ハブ HUB-06

取り付ける前の下準備

パソコンをシャットダウンします。タスクバーのスタートボタンをクリック→電源ボタンをクリック→「シャットダウン」をクリックします。

Windows11のPCをシャットダウンする手順画像

参考:【Windows11】PCを再起動するやり方紹介

動作音がしなくなり、動作中のランプも消えたら、デスクトップPC背面にある電源スイッチをオフにします。恐らく、どのデスクトップPCも共通だと思いますが、僕の「G-Tune PP-Z-3070Ti (プレミアムモデル)」だと、「〇」が電源オフです。「一」が電源オン状態です。

「G-Tune PP-Z-3070Ti (プレミアムモデル)」の電源スイッチをオフにする手順画像

「〇」にスイッチして、電源を切ったら、電源コードを抜きます。合わせて、モニターと接続しているHDMIコードや、マウスと接続しているBluetooth子機なども全部外します。

その後、パソコン内部の電気を逃がすために、数十分放置します。僕は初心者なので、理屈や本当に効果があるのかは不明ですが、余裕をもって30分くらい放置しています。電源コードが刺さったままだと、電気が流れる可能性があるので、電源コードを抜いて、完全孤立状態で放置するのがポイントだそうです。

放置できたら、パソコンのケースを外します。ケースによって開け方が異なります。ネジで締められている場合もあれば、僕のPCみたいにカバーになっていて、すぐに取り外しできる場合があります。

「G-Tune PP-Z-3070Ti (プレミアムモデル)」のライトスモーク強化ガラス仕様ケースを開ける手順画像

場合に応じてグラフィックボード(GPU)を取り外す

僕の場合、取り付ける際にグラフィックボード(GPU)が邪魔だったので外すことにしました。ここから、PC内部のホコリまみれな写真がうつります。苦手な方は注意してください。ナポ寿司の家は、ホコリまみれです。

GPUに接続されているコードを抜きます。コードは、ツメで固定されているので、そのツメを押しつつ、ぐにぐに~と引っ張ると抜けました。

「GeForce RTX 3070 Ti」のコードを抜く手順画像

PCケースとGPUを合体させているネジを外します。GPUの左側にあると思います。外さないと取り外せません。

「GeForce RTX 3070 Ti」を固定しているネジを外す手順画像1

僕の場合、2本のネジを外す必要がありました。

「GeForce RTX 3070 Ti」を固定しているネジを外す手順画像2

コードを抜いて、ネジも外せたら、最後にマザーボードとGPUを固定しているツメを解除します。GPUの根本にあるので、かなり見にくいです。このでっぱり?ツメ?をぐっとマザーボード側に押し込みます。右に押し込む感じです。

「GeForce RTX 3070 Ti」を固定しているツメを解除する手順画像

僕は、非力かつ不器用なので、指での解除が難しいです。毎回外す時は、近くにある細い道具を使います。今回の場合、ドライバーを使いました。ツメを折ったり、マザーボードに当たらないよう気を付けながら押し込みます。

どこかのタイミングで、「お、押し込めた」って感覚が来ると思います。こない場合は、GPUを若干押し込んだり、ちょっと浮かしつつ、ツメを押します。押し込めたって感覚は来なかったけど、実は押し込めていた場合もあります。GPUが軽い力で取れるか確かめるといいかなと思います。固定解除できていなかったら、GPUがスムーズに取れないと思います。

固定を解除できたら、GPUを上に持ち上げます。すっと抜けます。

「GeForce RTX 3070 Ti」を「G-Tune PP-Z-3070Ti (プレミアムモデル)」から取り外した画像

拡張カードを一旦外す

この作業はしなくても良かったんですが、いちお状況整理ということで、接続していた拡張カードを一旦全部外しました。PCを買う際にオプションで付けたパーツと、無線LAN接続できるようにする「OKN WiFi 6E PCIe 無線LANカード AX5400」です。

USBピンヘッダーの挿す場所が足りないので、後者に関しては、ただ拡張スロット(PCI Express?)に挿していただけでした。コードはぶらんぶらんさせていました。このたび、この宙を浮いていたコードを挿せるようになると思うと感動です。

固定されているネジを外して、JUSBから引き抜きます。

「OKN WiFi 6E PCIe 無線LANカード」などの拡張カードを取り外す手順画像1

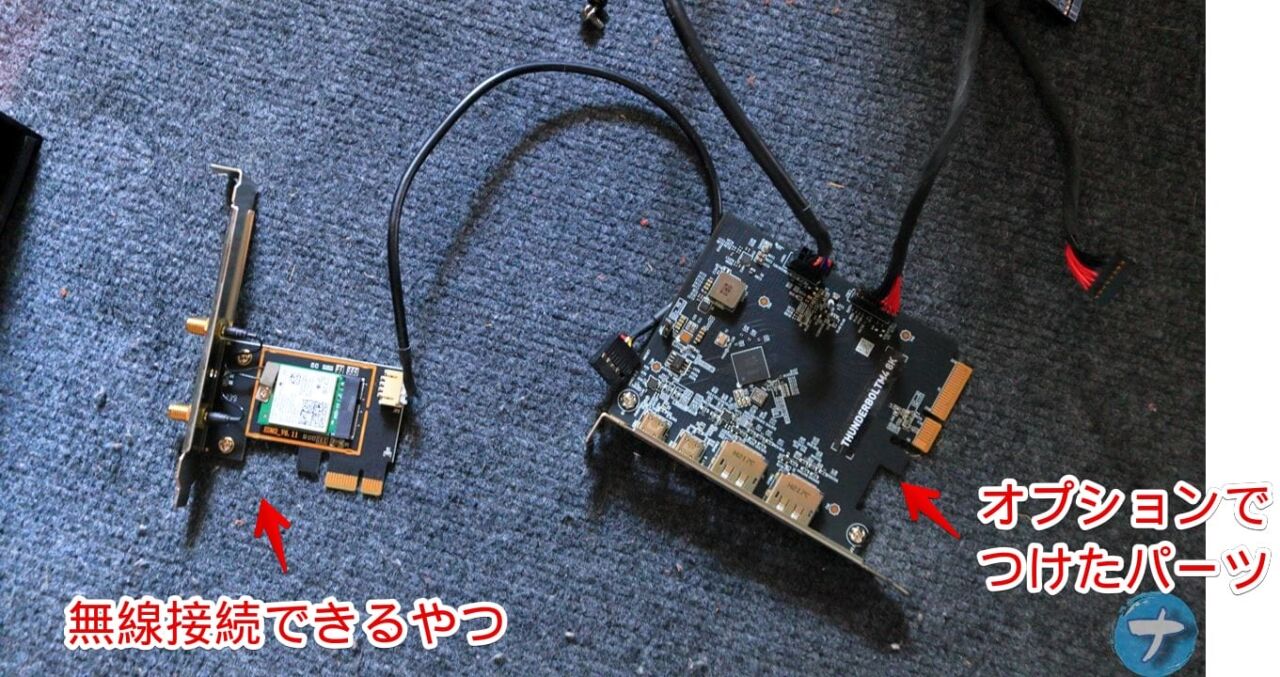

2つとも取れました。

「OKN WiFi 6E PCIe 無線LANカード」などの拡張カードを取り外す手順画像2

状況を整理すると、僕のPC(マザーボード)には、2個のJUSB(USBピンヘッダー)があります。

そのうち、1個は何のパーツか分かりませんが、接続されていました。PCの背面にコードが回っていて、何の部品なのか分かりません。背面にはSSDとHDDがあり、HDDのほうをオプションで付けたので、もしかしたらHDDのコードかもしれません。初心者すぎて分かりません。

つまり、2個挿す場所があるけど、1個は埋まっているので、残り1個しかありません。オプションで取り付けた「Thunderbolt 4 Type-Cポート×2 PCI Express x4」と別途購入した「OKN WiFi 6E PCIe 無線LANカード AX5400」の2個を付けたくても、1個しかないので、どちらかを切り捨てる必要があります。

「G-Tune PP-Z-3070Ti (プレミアムモデル)」のマザーボードにあるUSBピンヘッダー画像

2個じゃなくて、3個挿す場所があれば、全部取り付けることができる…という状況です。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」を組み立てる

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」を組み立てていきます。本製品には、コードと緑の基盤の2つが入っています。コードのUSBと書かれていないほうが、緑の基盤に挿せます。穴の形を確認して、上下を間違えないように挿します。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」にコードを接続する手順画像1

特に難しい作業は必要なく、押しこんだら挿せました。どこかボタンを押しながら~といった動作は不要でした。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」にコードを接続する手順画像2

余談ですが、なんとなくぶかぶかの手袋していますが、実際必要なんですかね。調べると、むしろ逆効果みたいな記事も出てきて、どうするのがいいんだろうと初心者の僕は悩んでいます。誰か分かる方、教えていただければ嬉しいです。

緑の基盤の反対側に、「USBピンヘッダー(2×5)」が2つあります。ここに、本来取り付けたかった拡張カード?オプションパーツ?のUSBを挿しこみます。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」の反対側に拡張カードを取り付ける手順画像1

「USBピンヘッダー(2×5)」には、上下の向きがあるので、間違えないようにしっかり見て挿しこみます。トゲトゲ(ピン)の数が10個ではなく、1個欠けた9個のはずです。1個トゲトゲがないので、挿す向きが分かると思います。

僕の場合、「Thunderbolt 4 Type-Cポート×2 PCI Express x4」と「OKN WiFi 6E PCIe 無線LANカード AX5400」の2つを挿しこみます。形が違って、挿せなかったらどうしよう…とびくびくしていましたが、無事挿せました。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」の反対側に拡張カードを取り付ける手順画像2

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」をマザーボードに取り付ける

緑の基盤に挿しこんだコードの反対側を、デスクトップPCのマザーボードに挿しこみます。コードの先っぽに、USBと小さく書かれています。このUSBピンヘッダーを、僕が元々拡張カードを挿していた「JUSB1」に挿します。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」をマザーボード(PC本体)に取り付ける手順画像1

パソコンによって異なると思いますが、僕の場合は、マザーボードの一番下部にありました。GPUよりも下です。「JTBT1」と「JBAT1」の間に挟まれる形でありました。トゲトゲの下に「USB」と書かれています。

向きを間違えないように挿します。これで、1つのUSBピンヘッダーに2つの拡張カードを接続できたことになります。僕の場合、もう1個のUSBピンヘッダーに、よく分からないけど、元々接続されていたUSBを挿しこみます。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」をマザーボード(PC本体)に取り付ける手順画像2

挿しこめたら、それぞれの拡張カード(PCI Express)を装着します。GPUの下です。

HUB-06の基盤の裏側は、両面テープになっています。シールを剥がすことで、どこかにペタッと貼れます。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」の接着テープの写真

初心者で、どこに貼ればいいのか分からないので、そのままでも良かったんですが、なんとなく、どこかに貼りたい気分になりました。マザーボードに貼るのは絶対ダメな気がしたので、マザーボードの外にあるケースの壁に貼ってみました。多分、ここなら大丈夫…ですよね。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」をPCケースに取り付けた写真

元通り、GPUとか組み立てる

セッティングできたら、元通りパソコンを組み立てます。拡張カードを装着、GPUを装着します。ネジを締め忘れないよう注意です。

GPUや拡張カードを元通り組み立てる手順画像1

GPUのコードを挿します。うっかり忘れてしまうと、パソコンが正常に動作しない可能性があるので注意です。

GPUや拡張カードを元通り組み立てる手順画像2

僕、過去に忘れたことがあって、本当に焦りました。起動しているランプはつくんだけど、画面がつかない状態でした。幸い、電源ボタン長押しで強制シャットダウン→再度電源コード抜いて、数十分放置→GPUのコードを接続→再度、起動すると、何事もなかったように起動できました。危ない危ない。

GPUを取り付けたら、ケースの壁に貼った「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」とぶつかりそうになりました。結局、干渉はしなかったけど、ここに貼ることで、GPUの冷却効果?が損なわれないか心配です。もしかしたらダメなのかもしれません。

GPUや拡張カードを元通り組み立てる手順画像3

実際に動作するか確認する

装着できたら、実際に動作するか確認します。パソコンのフタを戻して、電源コードを挿します。モニターと接続するHDMIコードや、Bluetoothマウス用の子機なども、元に戻します。

電源スイッチをオンにします。僕の場合、電源オフにしていた「〇」の状態から、「一」にします。

PCの電源を入れます。毎回、パソコンの中身を触った後、無事に起動するかびくびくしています。今回は、無事に起動してくれました。

無線LAN(Wi-Fi)やBluetoothが使えるようになる拡張カード「OKN WiFi 6E PCIe 無線LANカード AX5400」を、分配ハブ(HUB-06)に接続したので、Bluetoothが正常に使えるようになったかチェックしてみます。

Windows11のクイック設定画面からも確認できますが、今回はデバイスマネージャーから見てみます。Windows11のスタートボタンを右クリック→「デバイスマネージャー」をクリックします。

Windows11でデバイスマネージャーを開く手順画像

Bluetoothの項目があればOKです。しかし、僕の場合、Bluetoothは表示されていましたが、「インテル(R) ワイヤレス Bluetooth(R)」に警告マークがついていて、認識されていませんでした。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」を取り付けたけど、正常にBluetoothが認識されていないデバイスマネージャー画面

「失敗か!?」と思いましたが、PCを一度再起動すると、無事に認識してくれました。中身を触った後だったので、一回の起動じゃうまく認識してくれなかったのかもしれません。

再起動して、デバイスマネージャーを再度確認してみると、Bluetooth項目がごそっと増えていました。

「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」を取り付けて、正常に認識されているデバイスマネージャー画面

Windows11のクイック設定にも、Bluetoothパネルが出現していました。無事に、ワイヤレスイヤホン・ヘッドフォンを接続できました。

Windows11のクイック設定画面

元々、「OKN WiFi 6E PCIe 無線LANカード AX5400」が機能することは知っていましたが、「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」で増設した場合にも、うまく動作するか分からなかったので、できてよかったです。

感想

以上、デスクトップPC内部にあるUSBを増やすことができるアイテム「アイネックス USB2.0ヘッダー 2分配ハブ HUB-06」を買って、実際に取り付けてみた話でした。

余談ですが、PCを付けている時に、赤いランプが光るようになりました。何だと思って、見てみると、どうやら今回取り付けた本製品の基盤に付いているランプが光っているようです。赤いランプって、大丈夫なんですかね?赤ってエラーみたいなイメージがあるので、正常なのか心配になります。今のところ、問題なく分配して機能しているので、あまり気にしていませんが…。
